WiFi drošības pārbaudes ierīce

Aprīkojuma ievads

WiFi vides drošības pārbaudes iekārta ir ierīce, kas izstrādāta, lai analizētu bezvadu signālus un precīzi noteiktu WIFI gala ierīču, piemēram, mobilo tālruņu, datoru un bezvadu kameru atrašanās vietu.

Sistēma saņem bezvadu signālus, kas tiek pārraidīti, kad mobilais tālrunis sazinās ar bezvadu piekļuves punktu, demodulē un analizē mērķa signālu, kā arī analizē un apkopo apkārtējos bezvadu signālus. Tajā pašā laikā mērķi var precīzi noteikt, izmērot WIFI termināļa bezvadu signāla stiprumu. Tas arī atbalsta traucējumus pret mērķa bezvadu signālu, lai kavētu tā parastās tīkla darbības.



Tehniskie parametri

Vienums	Parametrs
Signāla formāts	IEEE 802.11a/b/g/n/ac/ax protokoli (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Bezvadu kanāls	2.4G: 1-13 5G: kanāli, kas atbilst CN bezvadu frekvenču joslas standartiem
Bluetooth standarti	BR/EDR BLE, atbalsta protokola versija 4.0–5.2
Jutīguma uztveršana	-90 dBm
Pārklājums	Iebūvēta{0}}anena > 50 metri, atbalsta ārējo antenu
Skenēšanas ātrums	5 sekundes
Pozicionēšanas precizitāte	<1 meter
Akumulatora darbības laiks	8 stundas
Antenas pastiprinājums	Iebūvēta -6 db antena, ārējā antena pēc izvēles
Sistēmas aparatūra	Iekšzemes integrētas aparatūras iekārtas
Operētājsistēma	Linux operētājsistēma
Izmēri un svars	168 * 95 * 38 mm; 550 g



Funkcionālais apraksts



1. atbalsta klasisko Bluetooth noteikšanu un mazjaudas{1}}Bluetooth elektronisko ierīču noteikšanu.

2. Varat iegūt informāciju, piemēram, Bluetooth ierīces MAC, Bluetooth veidu, ierīces nosaukumu, ierīces zīmolu, signāla stiprumu utt.

3. Atbalsta tuvu un precīzu Bluetooth ierīču mērķu pozicionēšanu.

4. Atbalstiet 802.11a/b/g/n/ac/ax protokolus (WIFI 3/4/5/6).

5. Atbalsta mērķa aktivitāšu noteikšanu (karsto punktu noteikšana atbalsta dažāda veida WIFI maršrutētājus, AP piekļuves punktus, portatīvos WIFI piekļuves punktus, mīkstos AP un mobilos karstos punktus utt.; termināļa noteikšana atbalsta dažāda veida WIFI termināļus, galddatorus, klēpjdatorus, planšetdatorus, mobilos tālruņus, viedās mājas ierīces, WIFI kameras utt.).

6. Atbalsta bezvadu piekļuves punktu skenēšanu, bezvadu piekļuves punkta MAC noteikšanu, tīkla nosaukumu, kanālu, signāla stiprumu, pārraides jaudu, WIFI versiju, atbalstīto ātrumu, ierīces ražotāju utt. (tostarp slēptos karstos punktus).

7. Atbalsta bezvadu gala ierīču skenēšanu, termināļa MAC noteikšanu, signāla stiprumu, piekļuves statusu, piekļuves punkta informāciju, noteikšanas informāciju utt. (tostarp pievienotās ierīces un nepievienotās ierīces).

8. Atbalsta WIFI bezvadu tīkla asociāciju, var automātiski identificēt vairākus viena tīkla piekļuves punktus un var saistīt topoloģiskās attiecības starp piekļuves punktiem un termināļiem.

9.Atbalsta piekļuves punktu un termināļu tuvuma pozicionēšanu.

10. Atbalsta bezvadu uzbrukuma uzvedības noteikšanu.

11. Atbalsta pretpasākumus pret mērķiem 2.4G un 5G frekvenču joslās un atbalsta pretpasākumus pret norādītajiem kanāliem.

12. Atbalsta vēsturisko atklāšanas datu saglabāšanu.

13. Tā atbalsta skenēšanas jaudas dinamisku pielāgošanu, var dinamiski pielāgot 10 jaudas līmeņus, filtrēt ne-ierīces ar vājiem signāliem un atvieglot mērķa meklēšanu.

14. Tā atbalsta slēpto karsto punktu analīzi, var noteikt slēptos karstos punktus vidē un termināla ierīces, kas savienotas ar karstajiem punktiem, un atbalsta slēpto karsto punktu īsto nosaukumu parsēšanu.

15. Atbalsta saglabāto noteikšanas datu un sistēmas pakešu uztveršanas datu lejupielādi un eksportēšanu (eksportētie dati ir Excel tabulā, lai tos varētu viegli apskatīt).

16. Atbalsta īsu pašreizējās bezvadu vides un karsto punktu kanālu izplatīšanas kartes analīzi, lai parādītu karsto punktu kanālu noslogojumu vidē.

17. Atbalsta aktīvu bezvadu vides noteikšanu, kas var noteikt pašreizējo ierīces datu darbību.

18. Atbalsta noteiktu ierīču vai noteiktu kanālu bezvadu datu uztveršanu un saglabāšanu.

19. Atbalsta saglabāto skenēšanas datu un uzņemto pakešdatu eksportu no USB.



Norādījumi

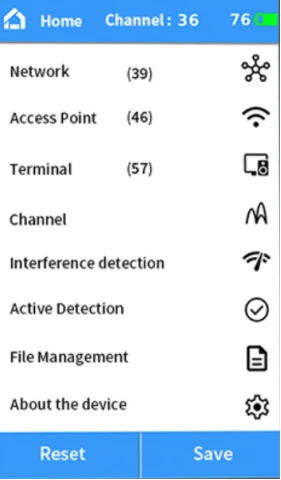

1. Galvenais interfeiss

(1) Sistēmas galvenais interfeiss ir arī sistēmas galvenā izvēlne.

(2) Augšējā statusa joslā ir navigācijas poga, pašreizējās lapas nosaukums, pašreizējais kanāla numurs un akumulatora jauda.

(3) Noklikšķiniet uz"RESET"pogu, lai atiestatītu sistēmas darba statusu.

(4) Noklikšķiniet uz"Saglabāt"pogu, lai failā saglabātu pašreizējo sistēmas skenēšanas informāciju.

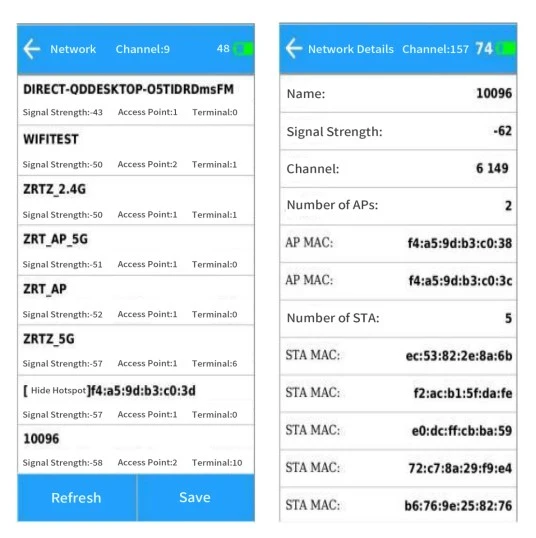

2.Ntīkls

(1) Tīklu sarakstā tiek parādīta visa pašreizējā bezvadu tīkla informācija, tostarp tīkla nosaukums, spēcīgākais bezvadu tīkla signāls, piekļuves punktu skaits tīklā un termināļu skaits tīklā.

(2) Noklikšķiniet uz saraksta vienuma, lai skatītu detalizētu informāciju par tīklu.

(3) Sīkāka informācija ietver tīkla nosaukumu un tīkla piekļuves punktu un termināļu MAC adreses.

(4) Noklikšķiniet uz MAC adreses vienuma attiecīgajā sarakstā, lai pārietu uz atbilstošā piekļuves punkta vai termināļa detalizētās informācijas lapu.

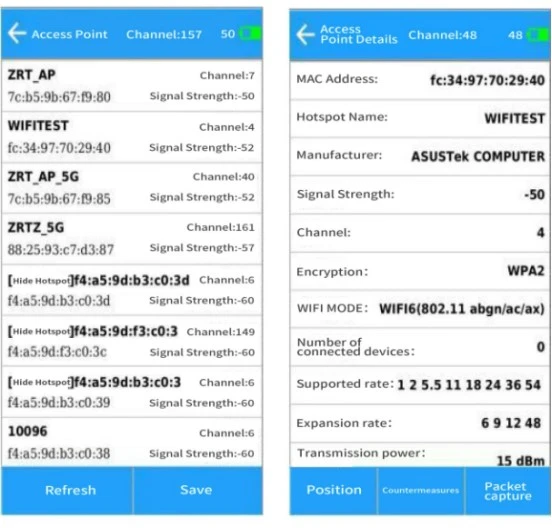

3. Piekļuves punkts

(1)"piekļuves punkts"sarakstā tiek parādīta visa apkārtējā bezvadu piekļuves punkta informācija (ieskaitot slēptos karstos punktus)

(2) Noklikšķiniet"ieraksts piekļuves punktu sarakstā" lai skatītu detalizētu informāciju par piekļuves punktu.

(3) Noklikšķiniet uz"pogu zemāk" lai uzsāktu pozicionēšanas, pretpasākumu vai pakešu uztveršanas darbības pašreizējā piekļuves punkta mērķī

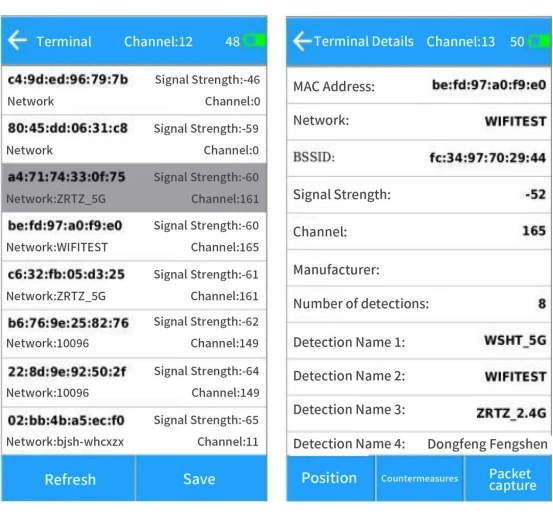

4.Termināls

(1) Termināļu sarakstā ir redzama informācija par visiem apkārtējiem bezvadu termināļiem (ieskaitot nesaistītos termināļus).

(2) Pelēkie vienumi sarakstā ir ierīces, kas ilgu laiku nav bijušas aktīvas.

(3) Nepiesaistītiem termināļiem, ja tie ir neaktīvi ilgāk par 5 minūtēm, tie tiks dzēsti no saraksta.

(4) Noklikšķiniet"ieraksts termināļa sarakstā"lai apskatītu termināļa detalizētu informāciju.

(5) Noklikšķiniet uz"pogu zemāk"lai uzsāktu pozicionēšanas, pretpasākumu vai pakešu uztveršanas darbības pašreizējā termināļa mērķī.

(6) Tā karstā punkta nosaukums, kuram ir pievienots mērķa terminālis, tiks parādīts termināļa informācijas apakšā.

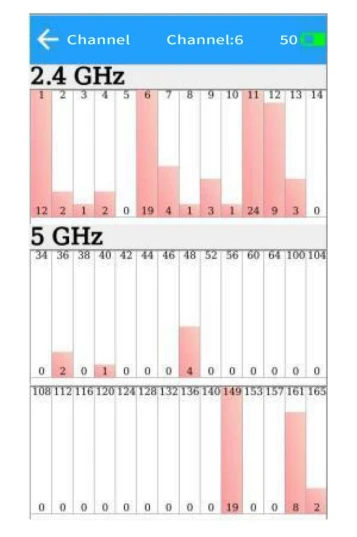

5.Kanāls

(1) Kanālu saraksts parāda WIFI kanālu izmantošanu apkārtējā bezvadu vidē. Ieskaitot 2.4G kanālus un 5G

(2) kanāli.

(3) Kanāla numurs ir virs diagrammas, un kanālā konstatēto ierīču skaits ir norādīts zemāk.

(4) Jo augstāka ir diagrammas josla, jo noslogotāks ir kanāls.

(5) Noklikšķiniet"atbilstošo kanālu joslu"lai pārietu uz kanāla informāciju, lai skatītu kanāla konkrētās ierīces informāciju.



6. Traucējumu noteikšana

(1) Traucējumu noteikšana ir paredzēta uzbrukuma uzvedības noteikšanai apkārtējā bezvadu vidē, galvenokārt, lai noteiktu, vai mērķis ir ļaunprātīgi atvienots.

(2) Ja tiek konstatēts, ka mērķis bieži tiek atvienots, var uzskatīt, ka mērķis tiek mākslīgi novērsts.

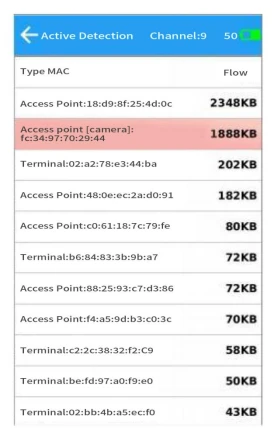

7.Aktīvā noteikšana

(1) Aktīvā noteikšana ir paredzēta, lai noteiktu ierīces, kas pašlaik pārraida datus, kā arī tiek noteiktas WIFI slēptās kameras.

(2) Ja tiek konstatēts, ka mērķim ir slēptās kameras īpašības, tas tiks atzīmēts sarkanā krāsā un atskanēs trauksmes signāls. (Kad kameras trauksme ir noteikta, lai izdarītu precīzāku spriedumu, varat atgriezties galvenajā saskarnē, lai atiestatītu ierīces noteikšanas informāciju un pēc tam vēlreiz veiktu aktīvo noteikšanu.

(3) Ja tiek ziņots par vairākkārtēju noteikšanu, var noteikt, ka mērķis ir slēptā kamera.

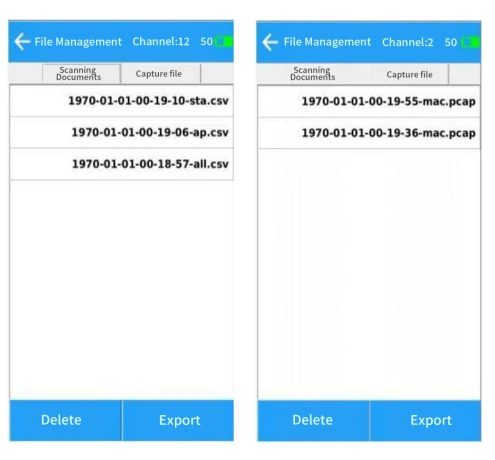

8. Failu pārvaldība

(1) Failu pārvaldības lapā tiek parādīti ierīcē saglabātie skenētie faili un pakešu uztveršanas faili. Failus var dzēst.

(2) Lai eksportētu failus, var pievienot ārējo USB disku (formatēts kā FAT32), un eksportētie faili tiek automātiski izdzēsti ierīcē.

(3) (Failu nosaukumi, kas beidzas ar "visi", norāda, ka failā ir gan piekļuves punktu, gan termināļa datu saraksti. "ap" norāda, ka tajā ir tikai piekļuves punktu saraksti, un "sta" norāda, ka tajā ir tikai termināļu saraksti.

(4)Informācija tiek saglabāta arī mājaslapā vai tīklā, ieskaitot visus sarakstus. Informācija tiek saglabāta piekļuves punktu saraksta lapā, tostarp tikai piekļuves punkta informācija, un informācija tiek saglabāta termināļa lapā, tostarp tikai termināļa saraksta informācija.)

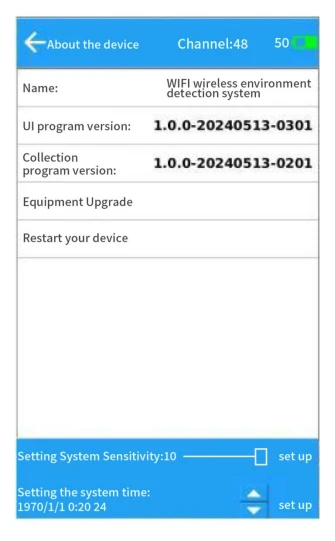

9.Ierīces informācija

(1) Ierīces informācijas lapā ir ierīces programmatūras versijas numurs, un ierīci var jaunināt vai konfigurēt.



Ierīces jaunināšana:

Formatējiet USB disku uz FAT32, pārdēvējiet jaunināšanas pakotni par update.bin un ievietojiet to USB diska saknes direktorijā.

Pēc USB diska pievienošanas noklikšķiniet uz Ierīces jaunināšana. Kad automātiskā jaunināšana ir pabeigta, tiek parādīts jaunināšanas pabeigšanas interfeiss.

Atvienojiet USB disku un noklikšķiniet uz Restartēt ierīci, lai pabeigtu jaunināšanu.

Iestatīt sistēmas jutību:

Pēc sistēmas skenēšanas noteikšanas jutības atlasīšanas, izmantojot slīdni, noklikšķiniet uz pogas Iestatīt aizmugurē. (Jo mazāka jutība, jo mazāks sistēmas noteikšanas diapazons)

Iestatīt sistēmas laiku:

Pēc noklikšķināšanas uz atbilstošā vienuma laika joslā atlasiet to, izmantojot regulēšanas pogu aizmugurē. Pēc tam noklikšķiniet uz pogas Iestatīt, lai iestatītu.

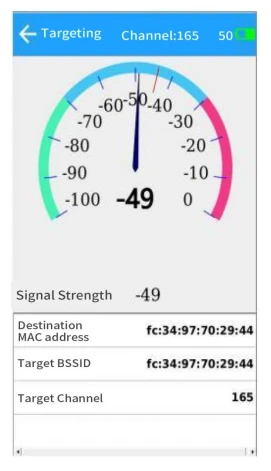

10.Mērķa pozicionēšana

(1)Pēc mērķa pozicionēšanas uzsākšanas piekļuves punkta informācijas vai termināļa informācijas lapā pozicionēšanas lapa pārlēks.

(2) Diagrammas rādītājs ir pašreizējais mērķa signāla stiprums. -100 ir tālākais attālums, un 0 ir tuvākais attālums.

(3) Tajā pašā laikā atkarībā no mērķa signāla stipruma tiks norādītas dažādas skaņas uzvedņu frekvences. (Piekļuves punkta pozicionēšanas vērtība būs vienmērīgāka. Ja piekļuves punkts neziņo, lūdzu, izejiet no pozicionēšanas un atkārtoti-skenējiet piekļuves punkta informāciju. Iespējams, piekļuves punkts ir pārslēdzis darba kanālu.

(4) Termināļa mērķa pozicionēšanai, ja mērķis ir aktīvs, pozicionēšanas vērtība būs vienmērīga. Ja mērķis ir neaktīvs, vērtība parasti būs pārtraukta.)

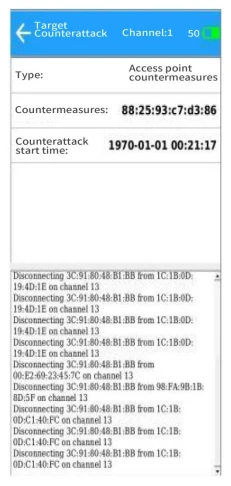

11.Mērķa skaitītājs

(1) Pēc pretpasākuma uzsākšanas pret mērķi piekļuves punkta informācijas vai termināļa informācijas lapā, pretpasākumu lapa tiks novirzīta.

(2) Informācija par pretpasākumu statusu atrodas lapas apakšā, un tiks parādīta pašreizējās veiksmīgās pretpasākumu ierīces MAC adrese.

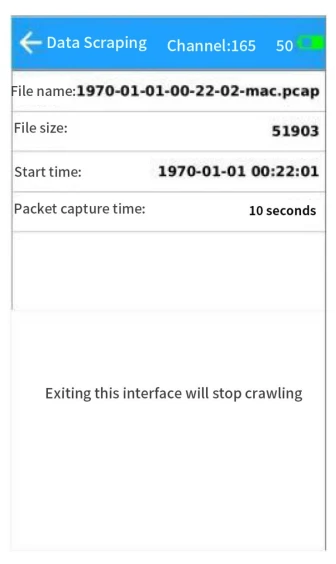

12.Mērķa sagrābšana

(1) Pēc mērķa pakešu tveršanas uzsākšanas piekļuves punkta informācijas vai termināļa informācijas lapā, uztveršanas lapa sāks darboties.

(2) Datu uztveršanas formāts ir 802.11 gaisa interfeisa bezvadu kadru dati, kas saglabāti pcap formātā, kurus var eksportēt, izmantojot USB zibatmiņas disku, un importēt analīzes programmatūrā, piemēram, stiepļu haizivs apskatei.



13.Izmantojot ārēju virziena antenu

Ierīcei ir integrēta daudzvirzienu antena. Veicot precīzu pozicionēšanu, ierīce atbalsta ārējās virziena antenas.



14.Ierīces uzlāde

Ierīce tiek uzlādēta ar 12V lādētāju. Oriģinālā lādētāja uzlādes jauda ir 12W. Uzlādes laikā lādētājs iedegas sarkanā krāsā, un, kad tas ir pilnībā uzlādēts, tas parāda zaļu gaismu.
